Plytų mašina neprisijungusi kubinė sistema

Dauguma klientų šiuo metu naudoja plytų mašiną neprisijungus prie kubinių sistemų, kurios remiasi rankiniu plytų krovimu; Šis metodas yra ne tik daug darbo reikalaujantis ir neefektyvus, bet ir trukdo standartizuotam gamybos valdymui objekte. Siekdama pašalinti trūkumus, susijusius su rankiniu krovimu šiose linijose, QGM savarankiškai sukūrė plytų ir padėklų separatorių. Šį įrenginį galima įrengti šalia kietėjimo aikštelės, kad vietoje būtų galima sukrauti sukietėjusias plytas ir automatizuoti plytų atskyrimą nuo padėklų. Jį sudaro plytų krovimo mechanizmas, padėklų krovimo mechanizmas ir judėjimo, kėlimo, transportavimo, hidraulinės ir išmaniosios valdymo sistemos.

Siųsti užklausą

Prekės aprašymas

„Zenith Brick Machine Offline Cubic System“ yra nepriklausomas automatinis blokų krovimo sprendimas, skirtas šiuolaikinėms betoninių plytų gamybos įmonėms. Įrengtas atskirai nuo pagrindinės liejimo linijos, jis atlieka automatinį plytų surinkimą, rūšiavimą, pertvarkymą ir kubeliavimą po kietėjimo proceso, suteikdamas lankstų sprendimą pagerinti gatavo gaminio tvarkymo efektyvumą.

Nepriklausomas kubas, skirtas lanksčiam gamybos valdymui

Skirtingai nuo tradicinių inline krovimo sistemų, neprisijungusi kubų sistema veikia nepriklausomai nuo plytų gamybos linijos. Šis dizainas atskiria liejimo gamybą nuo paletavimo operacijų, todėl gamyklos gali išlaikyti nepertraukiamą gamybą, kartu gerinant krovimo efektyvumą ir bendrą darbo eigos lankstumą.

Išmanusis valdymas, skirtas tiksliam blokų sudėjimui

Integruota su PLC išmaniojo valdymo ir servo padėties nustatymo technologija, sistema automatiškai užbaigia padėklų atskyrimą, kryžminį sluoksnių išdėstymą ir standartinio kubo formavimą. Jis gali koreguoti krovimo būdus pagal skirtingus plytų dydžius, sluoksnių skaičių ir gaminio reikalavimus, todėl tinka tuščiaviduriams blokams, kietoms plytoms, grindinio trinkoms ir įvairiems betono gaminiams.

Stabilus našumas pramoninėje aplinkoje

„Zenith Offline Cubic System“, turinti tvirtą rėmą ir patvarius transmisijos komponentus, yra sukurta nuolatiniam aukšto dažnio veikimui. Tikslus mechaninis judėjimas padeda išvengti bloko pasislinkimo, krovimo griūties ir gaminio sugadinimo, todėl užtikrina patikimą veikimą ir nedidelius priežiūros reikalavimus.

Pagerinkite automatizavimą ir sumažinkite darbo sąnaudas

Pakeitus rankinio krovimo operacijas, ši automatinė kubelių pjaustymo sistema padeda sumažinti darbo jėgos poreikį ir pagerina gatavų plytų tvarkymo efektyvumą. Tai įgalina standartizuotą krovimą, lengvesnį transportavimą šakiniu krautuvu ir geresnį sandėlio valdymą, todėl tai yra idealus atnaujinimo sprendimas gamykloms, siekiančioms didesnės automatizavimo ir mažesnių gamybos sąnaudų.

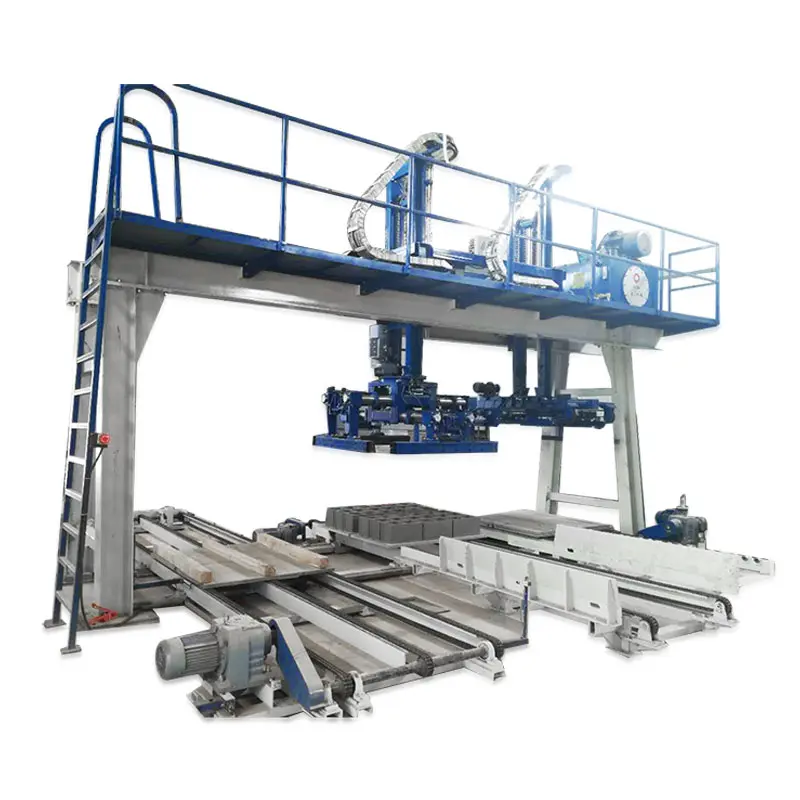

Brick Machine Offline Cubic System

Įvadas į plytų ir lentų separatorių

Šiuo metu dauguma klientų naudoja paprastas blokų gamybos linijas ir rankomis krauna plytas, o tai ne tik reikalauja didelės darbo jėgos, bet ir turi mažą gamybos efektyvumą, o tai nėra palanki standartizuotam gamyklos teritorijos gamybos valdymui. Atsižvelgiant į paprastų blokų gamybos linijos trūkumus, plytų ir plokščių separatorių, kurį savarankiškai sukūrė QGM, galima montuoti šalia plytų kietėjimo aikštelės, kad vietoje būtų galima supakuoti sustingusias plytas ant padėklų, kad būtų galima automatiškai atskirti plytas ir plokštes. Jį daugiausia sudaro plytų krovimo įtaisas, plokščių krovimo įtaisas, vaikščiojimo sistema, kėlimo sistema, transportavimo sistema, hidraulinė sistema ir išmanioji valdymo sistema.

Pagrindinės savybės

1) Tinka įvairių tipų plytoms dėti ant padėklų.
2) Vienu metu galima suspausti dvi plytas, o plytų suspaudimo įtaisą galima pasukti 90°, o plytas galima sukrauti skersai į kvadratines rietuves.
3) Tai gali sumažinti 5-6 darbuotojus ir sumažinti darbo sąnaudas.
4) Stabili ir patogi automatizuota operacinė sistema (Siemens PLC valdymas) labai pagerina padėklų krovimo efektyvumą.
5) Veiksminga ir stabili plytų tvirtinimo sistema leidžia išvengti sugadintų plytų krovimo rankiniu būdu ir labai sumažina žalos laipsnį.
6) Priimamas padėklų perdirbimo įtaisas, kuris yra tvarkingas ir efektyvus bei patogus transportuoti šakiniu krautuvu į automatinę plokščių pakrovimo mašiną pakartotiniam naudojimui.
7) Mechaninis padėklų išdėstymas palengvina saugos gamybos valdymą gamykloje. Plytų ir lentų separatoriaus techniniai parametrai.

Techniniai parametrai

Bendri mašinos matmenys	7850×6500×5100 mm
Padėklų 1350 krypties paletavimo dydžių diapazonas	730-1400 mm
Padėklų 1400 krypties (dviejų plokščių) padėklų dydžių diapazonas	670-1450 mm
Kelioninis variklis	2.2KW (perneša lėkštes)
	2,2 kW (pakavimas į padėklus ir transportavimas)
	1,5 kW (plytų ir plokščių transportavimas)
Įrengtas padėklų valymo įrenginio variklio galia	0,55 kW
svorio	10,5T
Paletavimo aukštis	1100 mm
Hidraulinės stoties variklio galia	22 kW
Besisukantis cilindras	90°
Paletinių grandininis konvejerio įrenginys	2,2 kW
